Toyota luôn là thương hiệu dẫn đầu trong ngành thiết bị nâng hạ nhờ sự bền bỉ và tích hợp nhiều công nghệ hiện đại. Tuy nhiên, dù là dòng xe nâng điện Toyota nổi tiếng về độ ổn định hay các dòng xe dầu mạnh mẽ, hệ thống máy móc vẫn có thể phát sinh sự cố sau thời gian dài vận hành.
Để bảo vệ người dùng và thiết bị, Toyota đã thiết lập hệ thống tự chẩn đoán thông minh. Khi các bộ phận như Controller (Bộ điều khiển), Cảm biến (Sensor) hay Board mạch gặp trục trục trặc, màn hình điều khiển sẽ hiển thị các mã lỗi cụ thể. Việc tra cứu bảng mã lỗi xe nâng Toyota kịp thời không chỉ giúp đảm bảo an toàn lao động mà còn là giải pháp then chốt để tiết kiệm chi phí sửa chữa, tránh hỏng hóc dây chuyền. Dưới đây là tổng hợp các mã lỗi xe nâng Toyota mà Xe nâng Minh Hảo đã đúc kết lại sau nhiều lần sửa chữa xe nâng giúp bạn có thể tra cứu và khắc phục kịp thời.
II. Cách Đọc Mã Lỗi Trên Màn Hình Hiển Thị Xe Nâng Toyota

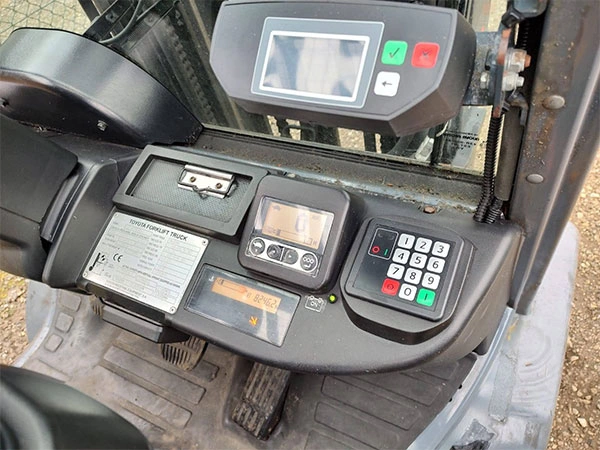

Trước khi đi sâu vào bảng dữ liệu các mã lỗi, kỹ thuật viên và tài xế cần biết cách xác định thông tin lỗi trên màn hình kỹ thuật số của xe (thường nằm trên táp-lô).
-

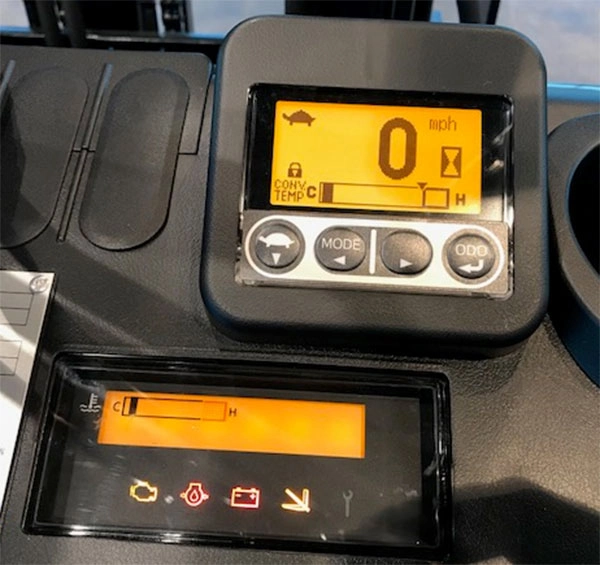

Vị trí hiển thị: Các mã lỗi thường xuất hiện ngay chính giữa màn hình LCD khi xe bật chìa khóa hoặc trong quá trình vận hành.
-
Phân loại mã lỗi:
-
Lỗi chữ (E, AD, F, C…): Thường liên quan đến lỗi hệ thống, giao thức kết nối hoặc lỗi Board mạch điều khiển trung tâm.
-
Lỗi số: Chỉ định chính xác vị trí linh kiện bị hao mòn hoặc hỏng hóc (ví dụ: lỗi cảm biến, lỗi Motor).
-
-
Các đèn cảnh báo đi kèm:
-
Đèn Check Engine (với xe dầu): Cảnh báo lỗi động cơ đốt trong nghiêm trọng.
-
Đèn cảnh báo thủy lực: Cảnh báo áp suất dầu hoặc lỗi xi lanh thủy lực.
-
Biểu tượng tam giác chấm than: Cảnh báo an toàn hệ thống SAS hoặc OPS.
-
III. Tổng Hợp Bảng Mã Lỗi Xe Nâng Điện Toyota (Dòng 7FBR, 8FBE, 8FBN)
Xe nâng điện Toyota thế hệ mới sử dụng hệ thống Motor AC xoay chiều với độ chính xác cao. Dưới đây là bảng mã lỗi xe nâng toyota chi tiết cho các dòng phổ biến như 7FBR, 8FBE, 8FBN.
3.1 Nhóm mã lỗi liên quan đến vận hành (AD)
Nhóm lỗi này thường xuất hiện khi các tín hiệu đầu vào từ người lái bị sai lệch hoặc cảm biến vị trí gặp vấn đề.
| Mã lỗi | Bộ phận liên quan | Ý nghĩa kỹ thuật chi tiết | Hướng xử lý |
| AD-1 | Cảm biến lái | Lỗi tín hiệu góc lái (Steering Sensor) | Kiểm tra Jack cắm tại motor lái; hiệu chuẩn lại điểm 0 (Center) cho bánh lái. |
| AD-2 | Bàn đạp ga | Lỗi biến trở bàn đạp ga (Accelerator) | Kiểm tra điện áp biến trở; vệ sinh tiếp điểm hoặc thay mới nếu lò xo hồi vị yếu. |
| AD-3 | Cần thủy lực | Lỗi cảm biến cần nâng hạ | Kiểm tra tín hiệu từ cần gạt về Controller; thay thế nếu cảm biến vị trí bị mòn. |
| AD-4 | Cần thủy lực | Lỗi cảm biến cần nghiêng khung | Kiểm tra bộ cảm biến góc nghiêng gắn trên cần điều khiển thủy lực. |
| AD-5 | Phụ kiện | Lỗi cảm biến cần dịch giá (Side shift) | Kiểm tra tín hiệu điều khiển của các chức năng phụ kiện đi kèm. |
| AD-6 | An toàn | Lỗi cảm biến hiện diện (OPS) | Kiểm tra công tắc ghế ngồi (ngồi lái) hoặc công tắc chân ga (đứng lái). |
| AD-7 | Hệ thống phanh | Lỗi cảm biến phanh tay/phanh chân | Kiểm tra công tắc hành trình phanh; đảm bảo phanh đã được giải phóng hoàn toàn. |
| AD-8 | Phanh điện từ | Lỗi cuộn hít phanh điện từ | Đo điện trở cuộn dây phanh; kiểm tra khe hở giữa đĩa phanh và mặt từ. |
| AD-9 | Hệ thống lái | Lỗi motor trợ lực lái (EPS) | Kiểm tra nguồn cấp cho motor lái và board mạch điều khiển lái độc lập. |
3.2 Bảng Mã Lỗi Nhóm E: Board Mạch & Motor Xe Nâng Toyota
Đây là nhóm lỗi phức tạp, thường yêu cầu kỹ thuật viên có chuyên môn cao can thiệp vào hệ thống điện điều khiển.
| Mã lỗi | Phân loại | Ý nghĩa kỹ thuật chi tiết | Hướng xử lý đề xuất từ Minh Hảo |
| E0 | Hệ thống | Lỗi bộ điều khiển trung tâm (Main CPU) | Kiểm tra nguồn cấp cho board mạch, reset hệ thống. |
| E1-1 | Motor | Quá dòng Motor di chuyển (Phía Phải) | Kiểm tra cuộn dây motor, đo độ cách điện motor. |
| E1-2 | Motor | Quá dòng Motor di chuyển (Phía Trái) | Kiểm tra Motor và hệ thống phanh điện tử. |
| E2 | Motor | Quá dòng Motor bơm thủy lực | Kiểm tra Inverter nâng hạ và motor bơm thủy lực. |
| E3 | Bộ nhớ | Lỗi dữ liệu bộ nhớ EEPROM | Khởi tạo lại cài đặt hoặc thay thế IC bộ nhớ. |
| E4 | Cảm biến | Lỗi cảm biến tốc độ Motor di chuyển (Encoder) | Kiểm tra dây tín hiệu Encoder và các jack kết nối. |
| E5 | Cảm biến | Lỗi cảm biến tốc độ Motor bơm | Vệ sinh đầu cảm biến, kiểm tra cáp tín hiệu. |
| E6 | Nhiệt độ | Quá nhiệt Motor di chuyển | Cho xe nghỉ ngơi, kiểm tra hệ thống làm mát motor. |
| E7 | Kết nối | Lỗi giao tiếp CAN-BUS (Mất kết nối board) | Kiểm tra đường truyền tín hiệu từ board tới màn hình. |
| E8 | Hệ thống | Lỗi cấu hình Model (Model Code Error) | Thiết lập lại mã model xe trong phần cài đặt Service. |
| E9 | Nhiệt độ | Quá nhiệt bộ biến tần (Inverter) | Kiểm tra quạt tản nhiệt board mạch và keo tản nhiệt. |
| EC | An toàn | Lỗi rò rỉ điện ra khung xe (Leakage) | Đo độ cách điện của motor và bình ắc quy ngay. |
| EF | Nguồn | Điện áp ắc quy không ổn định | Kiểm tra bình ắc quy và các đầu cọc bình. |
Lưu ý: Nếu xe báo lỗi nhóm E liên quan đến Board mạch, hãy ngắt nguồn bình ắc quy ngay lập tức để tránh làm cháy các linh kiện điện tử đắt tiền.
3.3 Nhóm mã lỗi hệ thống SAS & OPS
Hệ thống SAS (System of Active Stability) và OPS (Operator Presence Sensing) là niềm tự hào của Toyota nhưng cũng thường xuyên báo lỗi nếu không được bảo trì đúng cách.
-
Lỗi cảm biến ghế ngồi (OPS): Xe không di chuyển hoặc nâng hạ được khi tài xế chưa ngồi đúng vị trí. Cách xử lý: Kiểm tra giắc cắm dưới ghế ngồi.
-
Lỗi khóa khung nâng: Thường do cảm biến nghiêng khung bị lệch.
-
Lỗi cân bằng SAS: Liên quan đến xi lanh khóa trục bánh sau. Nếu xi lanh rò rỉ dầu, hệ thống sẽ báo lỗi và giới hạn tốc độ xe.
IV. Bảng Mã Lỗi Xe Nâng Dầu Toyota (Series 8)
Đối với các dòng xe dầu Series 8, mã lỗi thường tập trung vào hiệu suất động cơ và hệ thống truyền động cơ khí.
| Mã lỗi | Hệ thống | Ý nghĩa kỹ thuật chi tiết | Hướng xử lý |
| P001 | Động cơ | Lỗi cảm biến vị trí trục cam | Kiểm tra dây dẫn và thay thế cảm biến nếu xe khó nổ máy hoặc chết máy. |
| P002 | Động cơ | Lỗi cảm biến vị trí trục khuỷu | Vệ sinh đầu cảm biến, kiểm tra tín hiệu đánh lửa và tốc độ vòng tua. |
| P010 | Nhiên liệu | Lỗi hệ thống phun nhiên liệu | Vệ sinh kim phun, kiểm tra áp suất bơm cao áp (heo dầu). |
| P015 | Khí thải | Lỗi cảm biến Oxy / Cảm biến khí thải | Kiểm tra bộ lọc khí thải và cảm biến khí nạp (thường gặp ở xe chạy Gas). |
| E1 | Điện điều khiển | Lỗi giao tiếp giữa các hộp ECU | Kiểm tra hệ thống dây điện tổng, tránh tình trạng bị chuột cắn hoặc chập mạch. |
| F4 | Hộp số | Lỗi van điện từ điều khiển hộp số | Kiểm tra cuộn Coil van điện từ; thay dầu hộp số nếu quá bẩn gây kẹt van. |
| A5 | Thủy lực | Áp suất dầu thủy lực không ổn định | Kiểm tra mức dầu, vệ sinh hoặc thay mới lọc dầu thủy lực định kỳ. |
| E5 | Thanh truyền | Lỗi cảm biến tốc độ di chuyển | Kiểm tra cảm biến gắn tại đầu hộp số hoặc bánh xe. |
| SAS-1 | An toàn | Lỗi hệ thống cân bằng chủ động | Kiểm tra xi lanh khóa trục bánh sau và cảm biến góc nghiêng khung. |
| OPS-1 | An toàn | Lỗi hệ thống cảm biến hiện diện | Kiểm tra công tắc ghế ngồi và dây dẫn tín hiệu khóa chức năng nâng hạ. |
| Overheat | Tản nhiệt | Cảnh báo nhiệt độ động cơ quá cao | Kiểm tra két nước làm mát, dây curoa quạt gió và van hằng nhiệt. |
V. Hướng Dẫn Cách Xóa Mã Lỗi (Reset) Xe Nâng Toyota
Việc xóa mã lỗi (Reset) chỉ nên thực hiện sau khi bạn đã chắc chắn khắc phục xong nguyên nhân hỏng hóc. Tuyệt đối không reset liên tục khi xe vẫn đang gặp sự cố phần cứng.
Các bước Reset cho xe nâng Toyota Series 7 và Series 8:

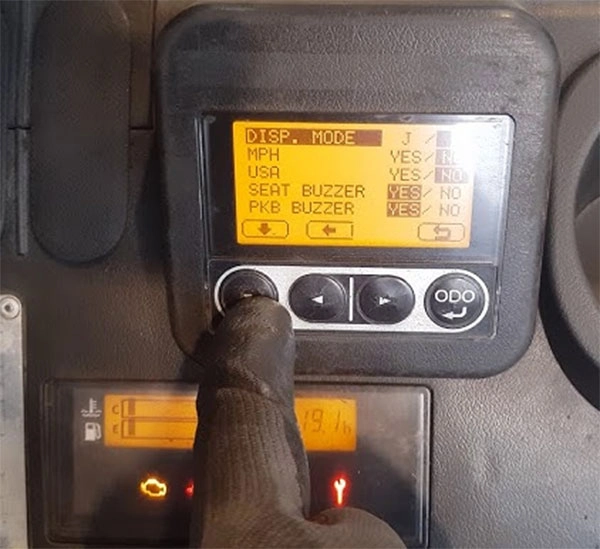

- Chuẩn bị: Hạ càng nâng xuống sát đất, kéo phanh tay và tắt chìa khóa điện.
- Thao tác phím: Nhấn và giữ đồng thời phím mũi tên Lên và mũi tên Xuống (hoặc tổ hợp phím chức năng tùy model) trên màn hình hiển thị.
- Kích hoạt: Vừa giữ phím vừa bật chìa khóa sang nấc ON (không nổ máy đối với xe dầu).
- Truy cập Menu: Màn hình sẽ hiện menu ẩn (Service Mode). Di chuyển đến mục Error Log hoặc Clear Memory.
- Xác nhận: Nhấn Enter để xóa sạch các mã lỗi ảo còn lưu trong bộ nhớ Controller.
Kết luận
Hiểu rõ bảng mã lỗi xe nâng Toyota là cách tốt nhất để bạn làm chủ thiết bị, đảm bảo tiến độ kho bãi và tối ưu chi phí vận hành. Chất lượng là làm đúng ngay từ lần đầu tiên – thay vì tự ý tháo dỡ các bộ phận phức tạp, hãy sử dụng các thông tin mã lỗi để đưa ra phương án xử lý chuyên nghiệp nhất.
Nếu bạn gặp phải những mã lỗi khó trên xe nâng điện Toyota hay xe dầu, hãy để các chuyên gia hỗ trợ bạn.
Thông tin liên hệ
-
Hotline hỗ trợ kỹ thuật: 0969 654 121
-
Zalo báo giá sửa chữa: 0343.147.468
-
Địa chỉ: 14/58 Quốc Lộ 1A, Khu phố 6, Phường Linh Xuân, TP. Thủ Đức, TP.Hồ Chí Minh.
Xe Nâng Minh Hảo – Chuyên gia giải mã và xử lý mọi sự cố xe nâng Toyota
